Sơ đồ nguyên lý và giải pháp thiết kế quy trình xử lý khí thải công nghiệp

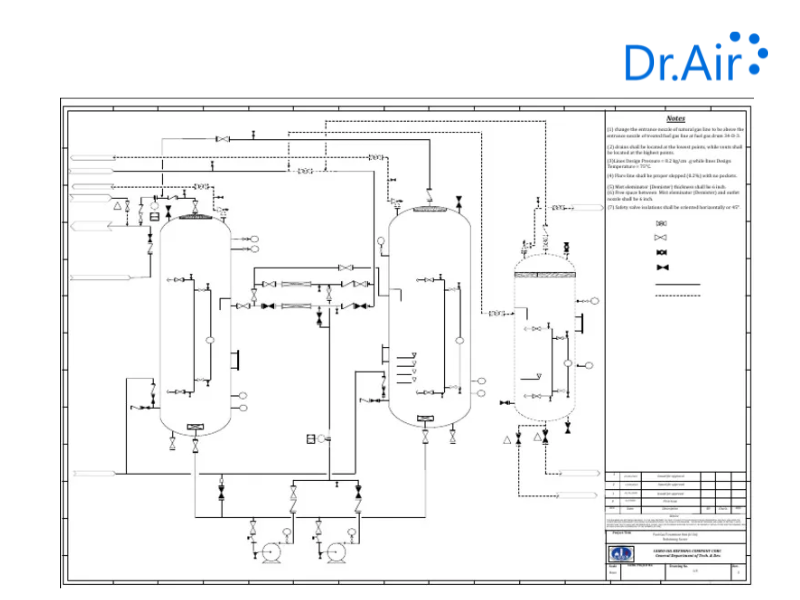

Đối với các kỹ sư môi trường và nhà thầu cơ điện, việc tra cứu một quy trình xử lý khí thải chuẩn hóa là bước đầu tiên để lên phương án P&ID (Piping and Instrumentation Diagram). Bài viết này được biên soạn như một tài liệu kỹ thuật chuyên sâu, cung cấp sơ đồ khối, thông số tính toán và các giải pháp thực thi nhằm đảm bảo hệ thống đạt chuẩn QCVN 19:2009/BTNMT.

1. Sơ đồ khối nguyên lý của quy trình xử lý khí thải tiêu chuẩn

Để dễ dàng hình dung luồng di chuyển của dòng chất lưu, quy trình xử lý khí thải được biểu diễn qua sơ đồ khối nối tiếp. Các luồng khí, chất lỏng và chất thải rắn được kiểm soát qua các nút giao (Node) kỹ thuật sau:

• Luồng khí ô nhiễm (Input): Nguồn phát sinh -> Mạng lưới chụp hút cục bộ -> Hệ thống đường ống gió (Ducting) -> Quạt ly tâm hút (ID Fan). Đây là pha thu gom tĩnh.
• Luồng xử lý (Processing): Dòng khí đi vào Tháp giải nhiệt sơ cấp -> Thiết bị tách bụi thô (Cyclone/Túi vải) -> Tháp hấp thụ hóa học (Scrubber) hoặc Tháp hấp phụ than hoạt tính. Đây là pha biến đổi hóa lý.
• Luồng xả thải (Output): Dòng khí sạch qua bộ tách nước (Demister) -> Cụm quan trắc tự động (CEMS) -> Ống khói phát tán cao tầng -> Môi trường. Nước thải, bùn cặn từ tháp được hồi lưu về trạm XLNT.

2. Giải pháp giải quyết các bài toán thiết kế kỹ thuật bắt buộc

Việc rập khuôn một sơ đồ cho mọi nhà máy là sai lầm kỹ thuật nghiêm trọng. Để quy trình xử lý khí thải vận hành ổn định, kỹ sư thiết kế cần phải giải quyết triệt để 3 bài toán sau trước khi phác thảo bản vẽ:

• Bài toán tính toán lưu lượng (Q): Cần xác định chính xác tổng lưu lượng khí cần xử lý (Nm3/h) thông qua phương trình Q = F * V (Diện tích miệng hút x Vận tốc gió). Việc tính sai sẽ dẫn đến chọn sai công suất quạt ly tâm.
• Bài toán chống ăn mòn và chịu nhiệt: Khí thải lò đốt thường có nhiệt độ > 250 độ C và chứa hơi axit (SO2, HCl). Giải pháp bắt buộc là sử dụng vật liệu Inox 304/316, thép bọc Composite (FRP) hoặc bọc bảo ôn cách nhiệt cho đường ống.
• Bài toán thu gom không gian hẹp: Với các xưởng sản xuất bố trí máy móc dày đặc, kỹ sư cần tra cứu mô hình cấu trúc phân nhánh tại xử lý khí thải công nghiệp phát sinh nhiều nguồn để thiết kế mạng lưới ống góp (Header) giảm tổn thất áp suất ma sát.

3. Bóc tách thông số 4 cụm module trong sơ đồ quy trình

Dựa trên sơ đồ khối tổng thể, một quy trình xử lý khí thải tiêu chuẩn được phân rã thành 4 module thiết bị chính. Dưới đây là các thông số kỹ thuật và giải pháp thiết kế cho từng module.

Cụm 1: Giải pháp thu gom và tính toán lưu lượng (Q)

Chụp hút (Hood) là điểm tiếp xúc đầu tiên của quy trình xử lý khí thải. Giải pháp thiết kế chụp hút phải tuân thủ góc mở tối đa 45-60 độ. Vận tốc hút tại miệng chụp (Face velocity) phải đạt từ 0.5 – 1.5 m/s tùy theo khối lượng riêng của khói bụi.

Đường ống dẫn khí ưu tiên thiết kế dạng tiết diện tròn để giảm hệ số cản cục bộ. Vận tốc khí bên trong ống (Duct velocity) phải luôn được duy trì ở mức 15 – 18 m/s đối với bụi nhẹ, và 20 – 25 m/s đối với bụi nặng (kim loại, mạt cưa) để chống hiện tượng lắng cặn.

Cụm 2: Giải pháp hạ nhiệt và tách bụi ly tâm

Đối với dòng khí nóng, giải pháp đưa trực tiếp vào tháp hóa chất sẽ phá hủy vật liệu nhựa (Packing). Do đó, dòng khí buộc phải đi qua tháp giải nhiệt (Quenching tower) bằng vòi phun sương để hạ nhiệt độ xuống dưới ngưỡng 70 độ C.

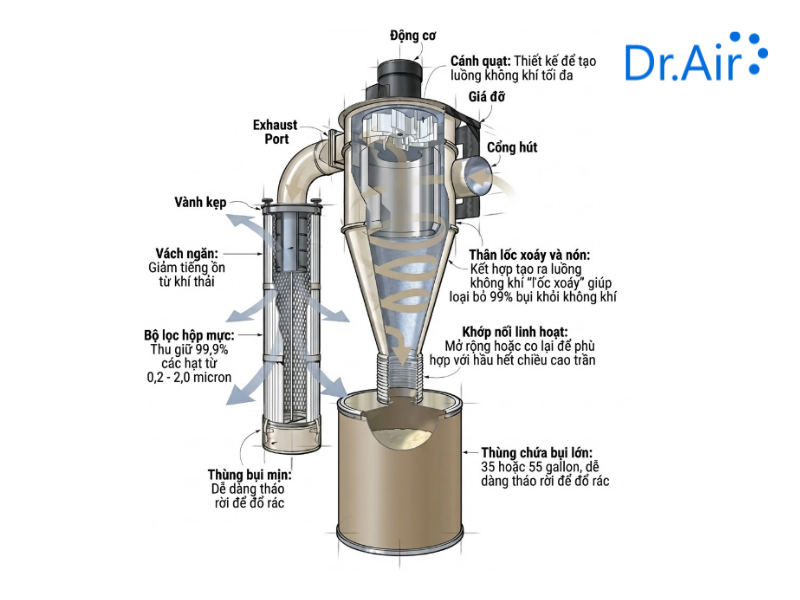

Tiếp theo, sơ đồ yêu cầu lắp đặt Cyclone để tách bụi thô sơ cấp. Dưới tác dụng của lực ly tâm cực lớn, các hạt bụi có kích thước d > 20 micromet sẽ bị tách khỏi dòng khí. Tại trạm này, quy trình xử lý khí thải giảm được 70-80% tải lượng bụi khô, tránh nghẹt tháp hấp thụ phía sau.

Cụm 3: Giải pháp tháp đệm hấp thụ và khử VOCs

Tháp hấp thụ (Packed Bed Scrubber) là trái tim của hệ thống hóa lý. Giải pháp cốt lõi là duy trì thời gian lưu khí (Retention time) bên trong tháp tối thiểu từ 1.5 đến 3 giây. Dung dịch xút (NaOH) hoặc sữa đá vôi (Ca(OH)2) sẽ được bơm ngược chiều dòng khí để trung hòa khí gốc axit (SOx, NOx).

Các lớp đệm (Pall Ring, Intalox) được tính toán chiều dày cẩn thận để tăng diện tích tiếp xúc bề mặt lỏng-khí lên hàng ngàn m2/m3, tối đa hóa hiệu suất phản ứng. Hệ thống bơm định lượng (Dosing Pump) sẽ tự động châm hóa chất dựa trên tín hiệu của đầu dò pH Sensor.

Nếu trong dòng khí có dung môi bay hơi (VOCs), giải pháp bắt buộc là trích nhánh qua cụm tháp hấp phụ than hoạt tính. Chiều dày lớp than phải đạt tối thiểu 300-500mm, vận tốc biểu kiến qua lớp than < 0.5 m/s để đảm bảo lực Van der Waals đủ thời gian giữ phân tử mùi.

Cụm 4: Giải pháp ống khói phát tán và hệ thống CEMS

Ống khói không đơn thuần là đường ống thoát khí mà là thiết bị khuếch tán khí động học. Chiều cao ống khói (H) và đường kính miệng xả (D) phải được tính toán bằng phương pháp mô hình hóa phát tán, đảm bảo vận tốc thoát khí đạt mức 10 – 15 m/s để xuyên thủng các lớp nghịch nhiệt.

Hệ thống CEMS (Quan trắc tự động liên tục) được tích hợp trực tiếp trên thân ống khói. Dữ liệu từ các đầu dò quang học (đo bụi, khí độc) sẽ được số hóa theo giao thức chuẩn công nghiệp, chứng minh quy trình xử lý khí thải đáp ứng tuyệt đối tiêu chuẩn xả thải của Bộ Tài nguyên Môi trường.

4. Bảng tra cứu thông số kỹ thuật các công nghệ xử lý lõi

Để tối ưu hóa chi phí đầu tư và vận hành (CAPEX & OPEX), các kỹ sư cần tra cứu nhanh các thông số tổn thất áp suất và hiệu suất của từng công nghệ. Dưới đây là bảng thông số thiết kế cho các thiết bị thường trực trong hệ thống:

Thiết bị công nghệ	Thông số thiết kế cốt lõi	Giải pháp ứng dụng thực tiễn

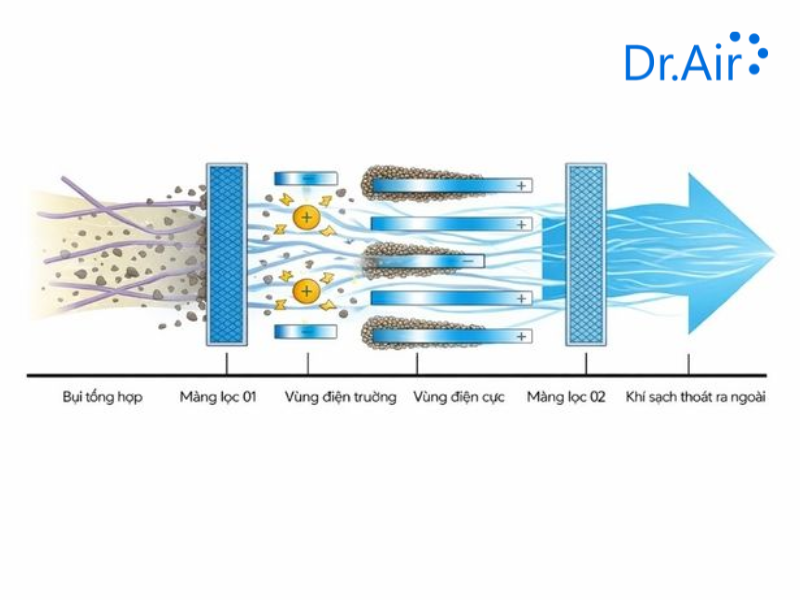

Lọc tĩnh điện (ESP)	Vận tốc khí qua trường: 0.5 – 1.5 m/s. Điện áp DC: 40-60kV. Tổn thất áp suất cực thấp: 100-300 Pa.	Giải pháp số 1 thu hồi sol khí mỡ, bụi mịn PM2.5 cho lò hơi, nhiệt điện, xưởng dệt kim.
Tháp hấp thụ ướt (Scrubber)	Tỷ lệ L/G (Lít/m3): 1 – 3 L/m3. Vận tốc khí qua lớp đệm: 1.2 – 2.5 m/s. Tổn thất áp suất: 800 – 1500 Pa.	Giải pháp duy nhất để trung hòa hơi axit (HCl, H2SO4), khử SO2 từ nhiên liệu hóa thạch.
Hấp phụ than hoạt tính	Vận tốc lọc biểu kiến: < 0.5 m/s. Thời gian lưu: > 1.5 giây. Yêu cầu sấy sơ bộ nếu độ ẩm khí > 70%.	Giải pháp đặc trị khử mùi hôi, hơi dung môi hữu cơ VOCs (Toluen, Xylen) cho xưởng sơn, in.
Lọc túi vải (Baghouse Filter)	Vận tốc lọc (Air to Cloth ratio): 1 – 2 m/phút. Tổn thất áp suất rất cao: 1200 – 2000 Pa. Dùng khí nén rũ bụi.	Giải pháp thu hồi bụi khô khối lượng lớn, tái sử dụng nguyên liệu cho xưởng xi măng, gỗ, thép.

Một quy trình xử lý khí thải chuẩn xác hiếm khi chỉ dùng một công nghệ. Việc tổ hợp các công nghệ trên (Ví dụ: Cyclone + Scrubber + Than hoạt tính) sẽ tạo ra một sơ đồ công nghệ hoàn hảo, khắc phục điểm nghẽn của từng hệ thống đơn lẻ.

5. Sơ đồ giải pháp tích hợp nhánh xử lý khói nhà ăn công nghiệp

Trong các bản vẽ thiết kế tổng mặt bằng (Master Plan) của nhà máy lớn, kỹ sư tuyệt đối không được bỏ quên cụm ống xả của khu vực bếp ăn tập thể. Giải pháp trích nhánh và tích hợp hệ thống phụ trợ này mang tính kỹ thuật sâu sắc:

• Rủi ro động lực học màng ống: Hạt sol khí dầu mỡ có độ nhớt cao sẽ bám chặt vào vách ống gió. Điều này thu hẹp tiết diện ống, thay đổi thông số tổn thất áp suất cục bộ và gây nguy cơ hỏa hoạn cháy lan cực kỳ cao khi bắt lửa.
• Nguyên lý cô lập dòng mùi hữu cơ: Hỗn hợp hơi ẩm và gia vị đun nấu nếu xâm nhập vào đường gió cấp (Make-up air) sẽ tạo ra hiện tượng quẩn gió dội ngược. Do đó, nhánh thoát khí bếp phải được lắp đặt cụm van một chiều và buồng lọc độc lập.
• Giải pháp công nghệ lọc chuyên sâu: Kỹ sư cần tham chiếu các module thiết bị xử lý khói bếp công nghiệp từ Dr.air vào bản vẽ. Việc ứng dụng công nghệ tĩnh điện thu mỡ lỏng kết hợp đèn UV-C ozone hóa sẽ bẻ gãy phân tử mùi ngay từ chụp hút.

6. Tiêu chuẩn nghiệm thu quy trình xử lý khí thải và lập hồ sơ hoàn công hệ thống

Giai đoạn cuối cùng của một dự án xây dựng quy trình xử lý khí thải là công tác vận hành chạy thử (Commissioning) và lập hồ sơ hoàn công. Kỹ sư giám sát cần đánh giá dựa trên các tiêu chuẩn đo lường cơ sở:

• Đo kiểm đẳng động lực (Isokinetic Sampling): Áp dụng phương pháp lấy mẫu khí chuẩn tại cổng lấy mẫu ống khói để xác minh vận tốc, độ ẩm, và nồng độ chất ô nhiễm (mg/Nm3) thực tế có khớp với bảng tính toán lý thuyết ban đầu hay không.
• Đo lường cân bằng cột áp (Pressure drop): Sử dụng áp kế vi sai để đo chênh lệch áp suất tại các màng lọc túi vải, tháp đệm. Cột áp tổn thất nếu vượt quá thiết kế sẽ khiến quạt hút bị quá tải, gây cháy động cơ.
• Soát xét bản vẽ P&ID hoàn công: Toàn bộ cấu trúc thực tế thi công phải được vẽ lại khớp 100%. Để có mẫu đối chiếu chuẩn, nhà thầu có thể tham khảo hồ sơ thiết kế của một hệ thống xử lý khí thải hoàn chỉnh được nghiệm thu thành công.

Việc làm chủ sơ đồ công nghệ và hiểu rõ các phương trình tính toán là điều kiện tiên quyết để vận hành trơn tru một quy trình xử lý khí thải công nghiệp. Sự am hiểu về động lực học lưu chất, cân bằng hóa lý và thiết bị đo lường sẽ quyết định độ bền vững của trạm xử lý.
